حامل حائط فيديو مقاس 49 بوصة

تم تصميم نظام التركيب المعياري هذا حصريًا لألواح حائط فيديو LCD مقاس 49 بوصة، مما يدعم شاشات متعددة لتشكيل جدران عرض كبيرة. بالمقارنة مع الإصدار 46 بوصة، تزن اللوحات مقاس 49 بوصة أكثر (20-30 كجم لكل منها) وتتميز بإطارات أنحف، مما يضع متطلبات أعلى على سعة تحميل الحامل ودقة الضبط الدقيق. تم تصميم الدعامة بملامح سميكة وآليات ضبط دقيقة واسعة النطاق، مما يضمن التسطيح والثبات على المدى الطويل لجدران الفيديو الكبيرة. إنه مثالي لقاعات المؤتمرات الراقية، وقاعات عرض العلامات التجارية، وشاشات معلومات مترو الأنفاق، والجدران الخلفية للأحداث الكبيرة والسيناريوهات الأخرى.

مواصفات المواد والهيكلية

لماذا يختار المقاولون هذه الدعامة الخاصة مقاس 49 بوصة؟

مزايا المنتج

1. تعديل دقيق للفجوة للوحات ذات الإطار الضيق للغاية مقاس 49 بوصة

تحتوي اللوحات مقاس 49 بوصة بشكل عام على حواف أقل حجمًا من اللوحات مقاس 46 بوصة وتكون أكثر حساسية لأخطاء الربط. مزود بضبط دقيق متعدد الأبعاد واسع النطاق (رأسي، أفقي، أمامي وخلفي وضبط الإمالة)، يعمل الدعامة على تثبيت الفجوات عند 0.5-1.2 مم للحصول على تأثيرات بصرية سلسة وخالية من الانقسام.

2. قدرة تحميل عالية ضد التسوية طويلة الأجل

يصل وزن الألواح المفردة إلى 30 كجم، وتميل الأقواس العادية إلى الأمام في الأعلى أو الترهل في الأسفل بعد نصف عام من الاستخدام. من خلال اعتماد هيكل حمل موزع متعدد النقاط ودعامات حمل سفلية، توفر هذه الدعامة سعة تحميل آمنة تبلغ ≥80 كجم. لقد اجتاز اختبارات محاكاة الزلازل والاهتزازات ويحافظ على الهيكل المستقر تحت التشغيل المستمر 7×24 ساعة.

3. تصميم مرن مع تركيب مختلط أفقيًا ورأسيًا

يدعم مجموعات الصفوف والأعمدة التعسفية (2×2، 3×3، 3×4، 1×5، وما إلى ذلك) وتخطيطات المصفوفة الأفقية/الرأسية المختلطة. لا تتطلب النسخة المثبتة على الأرض أي حفر على الجدران، وهي مناسبة للجدران الرخامية والفواصل الزجاجية والتركيبات المؤقتة.

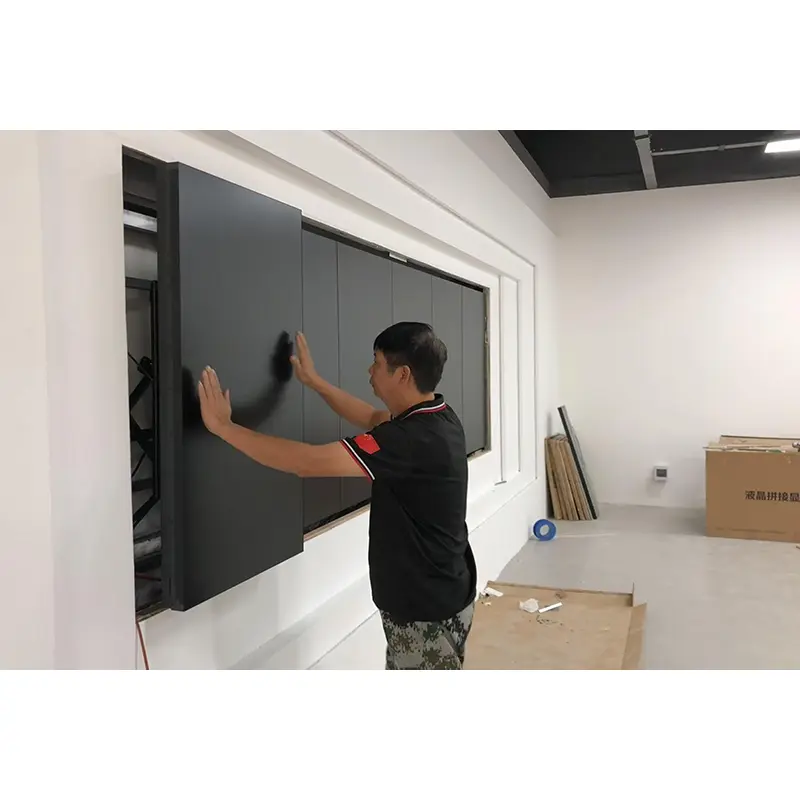

4. الصيانة المستقلة والإزالة السريعة للوحة الواحدة

يعمل تصميم التثبيت المستقل على إصلاح كل لوحة مقاس 49 بوصة على حدة. لا يتطلب استبدال اللوحة الخاطئة وصيانة الأسلاك الخلفية تفكيك الشاشات المجاورة؛ عملية شخص واحد تقلل وقت الصيانة بنسبة 70%.

5. أسلاك مخفية لتصميم أنيق ومتوافق

يتم حجز أحواض الكابلات المستقلة على الجانبين والخلف من الدعامة لفصل كابلات الطاقة (تيار قوي) وكابلات HDMI/Ethernet (تيار ضعيف)، وتجنب تداخل الإشارة وتلبية معايير السلامة من الحرائق والفحص الأمني.

6. أوضاع التركيب المزدوجة لأنواع الجدران المختلفة

• يتم تثبيته على الحائط: بالنسبة للجدران الخرسانية والطوب الصلب، يتم تضمين مسامير التوسيع القياسية M10

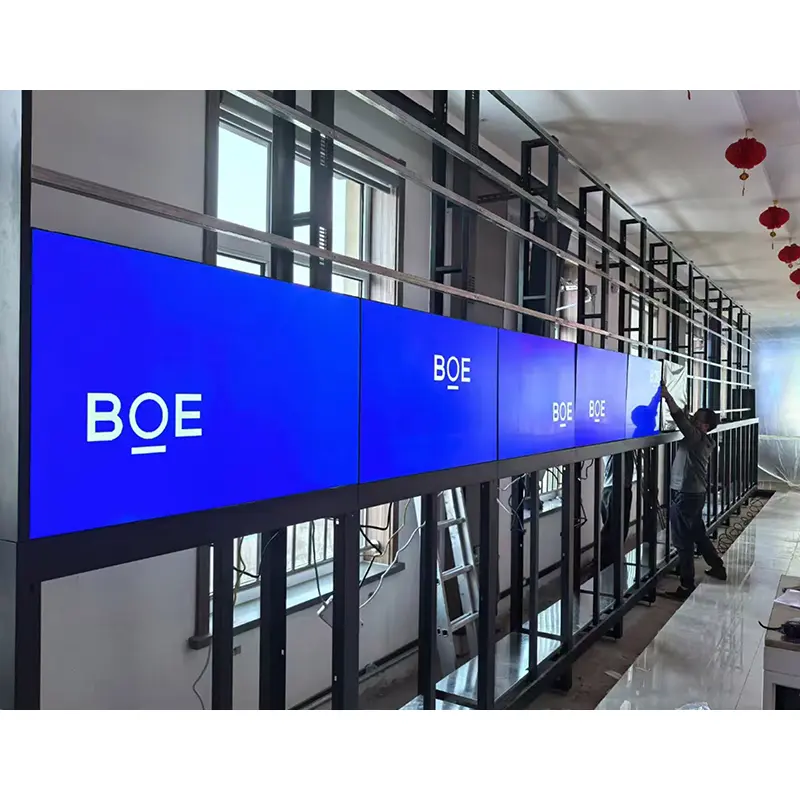

•الأرضية: قاعدة اختيارية للمواقع غير القابلة للحفر مثل مراكز الأنشطة وقاعات العرض المؤقتة والجدران الرخامية

خطوات التثبيت

مطلوب عاملين؛ يستغرق تركيب مجموعة مكونة من 4 لوحات حوالي 2-2.5 ساعة

1. تصميم المخطط

تحديد أبعاد الدعامة بناءً على كمية اللوحة (على سبيل المثال تخطيط 3×4) ووضع علامات على خطوط تحديد المواقع على الحائط أو الأرض.

2. تركيب الإطار الرئيسي

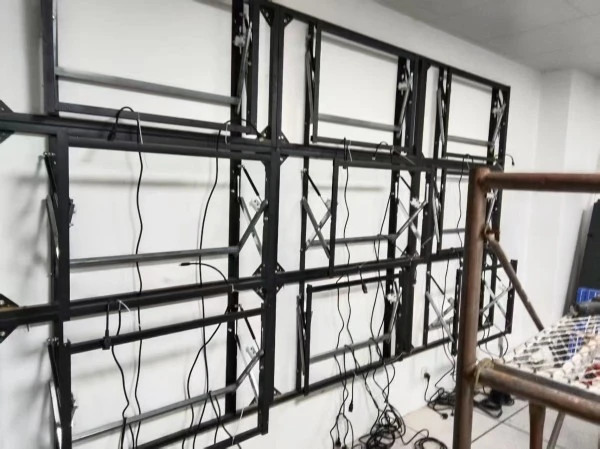

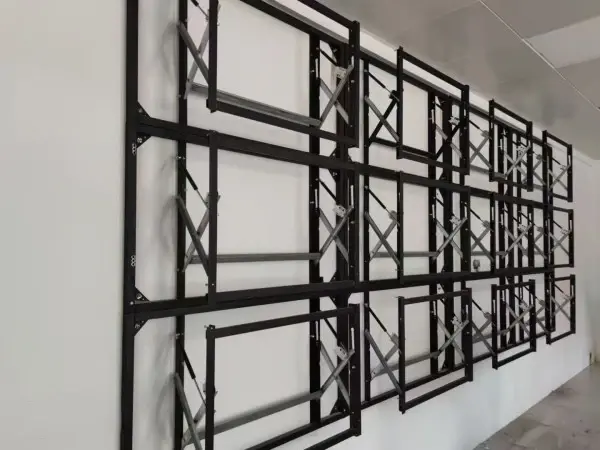

(1) مثبتة على الحائط: قم بتركيب عوارض أفقية (واحدة لكل صف) مثبتة على الحائط باستخدام مسامير التمدد M10 على فترات أقل من 600 مم.

(2) الوقوف على الأرض: قم بتثبيت الأعمدة اليسرى واليمنى بالإضافة إلى الأقواس المتقاطعة السفلية، وثبتها على الأرض باستخدام مسامير التمدد M12 وعزز الأعمدة بأقواس قطرية.

3. قم بتثبيت اللوحات المعلقة مسبقًا

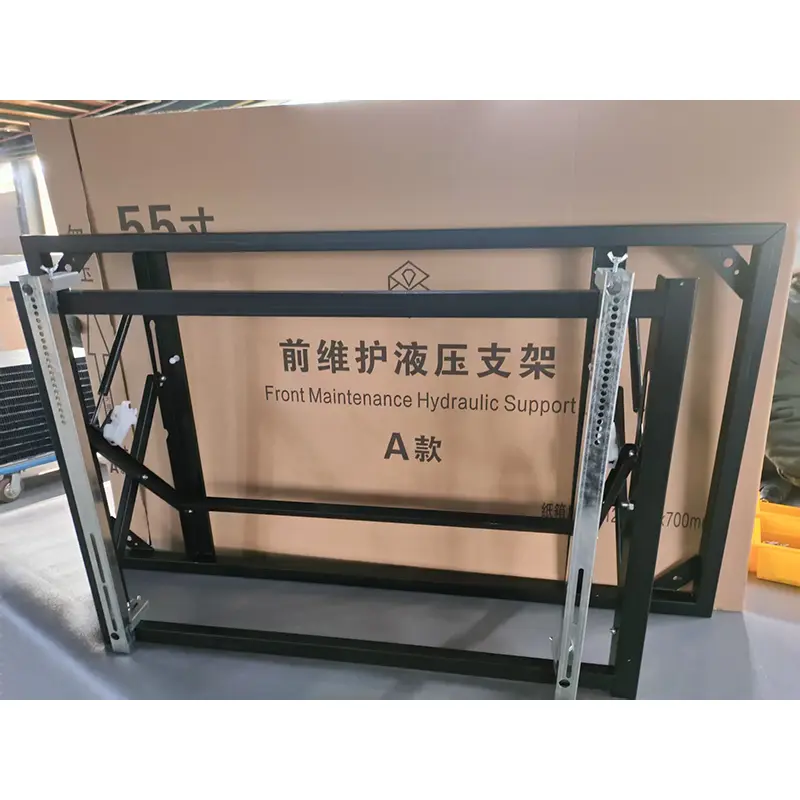

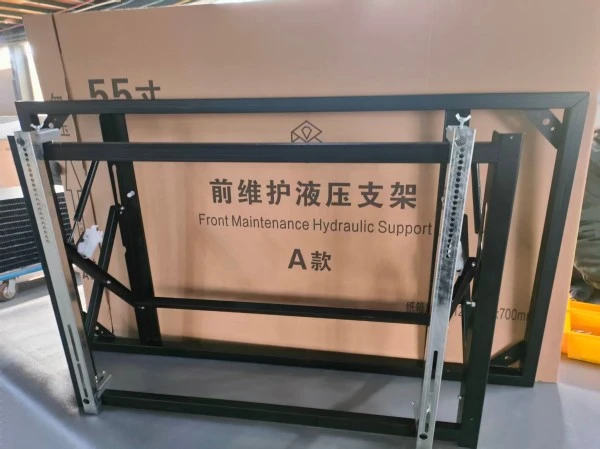

قم بتثبيت اللوحات المعلقة ذات الضبط الدقيق في فتحات VESA الموجودة في الجزء الخلفي من اللوحات مقاس 49 بوصة، مما يضمن المحاذاة الأفقية.

4. تركيب الألواح

ابدأ من الصف السفلي، وقم بمحاذاة خطافات اللوحة المعلقة مع فتحات العارضة، ثم قم بالتمرير على طول منحدرات الدليل وربط المزالج السفلية.

5. الضبط الدقيق

اضبط براغي الرافعة باستخدام المفتاح السداسي المرفق لتحقيق فجوات موحدة وأسطح اللوحة المسطحة.

6. إدارة الكابلات

قم بتوجيه الأسلاك على طول أحواض الكابلات الجانبية، مع وجود نقاط ربط كابل مخصصة خلف كل لوحة.

7. القفل النهائي

أحكم ربط صواميل القفل في جميع الوحدات وافحص الاستواء الإجمالي.

سيناريوهات التطبيق

مخطط اختيار المنتج

التعليمات

Q1: هل يمكن تصنيع حامل حائط الفيديو مقاس 49 بوصة للربط المنحني؟

ج: النموذج القياسي للربط المسطح. تتوفر محولات منحنية مخصصة لشاشات العرض المحيطة؛ توفير معلمات نصف القطر عند الطلب.

س2: هل يمكن تعديل تخطيط الشاشة بحرية؟

ج: نعم. يدعم الهيكل المعياري مجموعات مرنة مع صفوف وأعمدة قابلة للتخصيص.

س 3: هل ستؤثر إزالة لوحة واحدة على استقرار جدار الفيديو بأكمله؟

ج: يضمن تصميم التثبيت المستقل أن التفكيك المنفصل للوحة واحدة لا يزعج بقية الهيكل.

س 4: إلى متى ستظل الفجوات المعدلة ثابتة بعد الضبط الدقيق؟

ج: في ظل الاستخدام العادي، تحافظ صواميل القفل على دقة الفجوة لمدة 6 أشهر دون إعادة التعديل؛ يوصى بالفحص كل ستة أشهر.

س5: أيهما أكثر استقرارًا، التثبيت على الحائط أم التثبيت على الأرض؟

ج: كلاهما يتميزان بالقوة الهيكلية المتطابقة. يعتمد الاختيار على ظروف الجدار:

• جدران من الطوب الخرساني/الصلب: مثبتة على الحائط (تكلفة أقل)

• الجدران المصنوعة من الزجاج/الرخام/الصلب الخفيف: ثابتة على الأرض (لا يوجد ضرر على الحائط)

• التركيبات المؤقتة والمتنقلة: قائمة على الأرض (التجميع والتفكيك المتكرر)
