حامل فيديو إل سي دي على الحائط

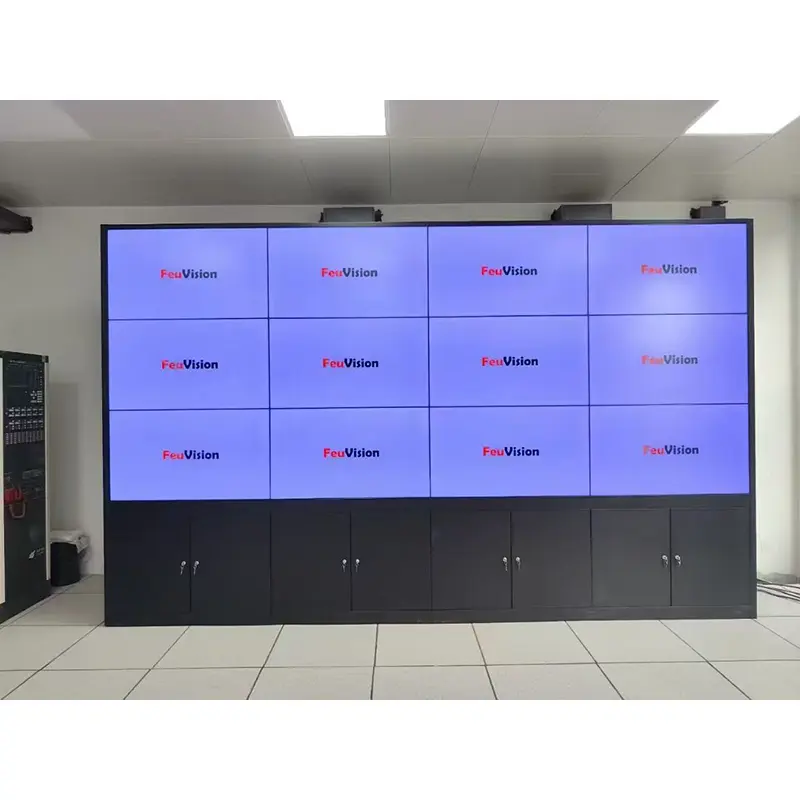

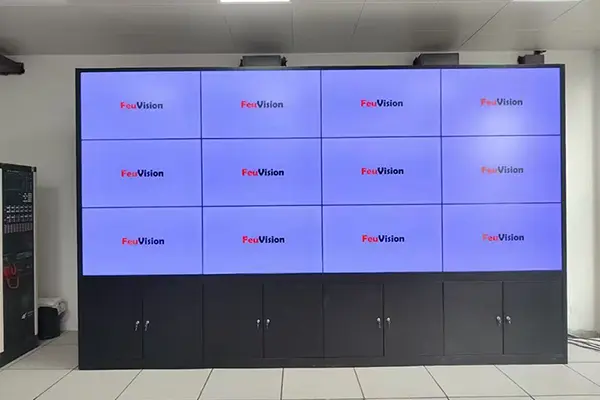

إن حامل حائط فيديو LCD هو نظام دعم معدني معياري مصمم خصيصًا لجدران فيديو LCD، ويتم تطبيقه على نطاق واسع في سيناريوهات الربط على شاشات متعددة بما في ذلك مراقبة الأمان ومراكز المؤتمرات والإعلانات التجارية ومراكز التحكم في حركة المرور. مصنوعة من صفائح فولاذية ملفوفة على البارد عالية القوة مع آليات ضبط دقيقة، وهي تدعم التركيب المثبت على الحائط والأرضي، مع تعديل مستقل لكل لوحة لضمان فجوات الربط الموحدة والسطح العام المسطح. يتم توفيره مباشرة من قبل الشركة المصنعة، ويتوفر تخصيص OEM.

تم حل ثلاث نقاط ألم هندسية أساسية

1. فجوات الربط غير المستوية - تعديل دقيق بستة اتجاهات، الحد الأدنى للفجوة يصل إلى 0.5 مم

2. الترهل على المدى الطويل - الأقواس الحاملة السفلية + محمل القوة متعدد النقاط، لا يوجد تشوه خلال 8 سنوات

3. الصيانة الصعبة - التفكيك المستقل للوحة المفردة، والاستبدال خلال 90 ثانية

دليل اختيار النموذج

لماذا تختار حامل فيديو LCD على الحائط الخاص بنا؟

1. تعديل دقيق بستة اتجاهات للتحكم الدقيق في فجوة الربط

مجهزة بآليات تعديل رأسية وأفقية وأمامية وخلفية ذات 6 اتجاهات للتشذيب بعد التثبيت. حتى مع وجود أخطاء في حفر الجدار بمقدار ±5 مم، يمكن تضييق فجوات الربط إلى 0.5-1.5 مم (يعتمد على سمك إطار الشاشة).

نطاق التعديل:

• عمودي: ± 8 ملم

•أفقي: ±8 ملم

•الجزء الأمامي الخلفي: ±5 ملم

2. إطار معياري للتخطيط المرن

يدعم إطار التجميع المقسم بمزالج تحديد المواقع الدقيقة ما يلي:

• تخطيط أفقي لصف واحد (1×N)

• تخطيط مصفوفة متعددة الصفوف (M×N)

• ربط الشاشة بشكل عمودي (لللافتات الرقمية)

• تخطيط أفقي وعمودي مختلط

الحد الأقصى لارتفاع العمود الفردي: 4 م (حوالي 6 قطع مقاس 46 بوصة/ 4 قطع مقاس 55 بوصة)

امتداد أفقي غير محدود عبر مجموعات أعمدة متعددة جنبًا إلى جنب

3. التفكيك المستقل للصيانة السهلة

تم تثبيت كل لوحة بخطافات منفصلة. في حالة استبدال اللوحة الخاطئة أو فحص الأسلاك الخلفية:

✅لا حاجة لتفكيك الشاشات المجاورة

✅التفكيك من قبل شخص واحد خلال 90 ثانية

✅لا يوجد تأثير على ثبات الجدار بشكل عام

4. دعامات التحميل السفلية تمنع الترهل

يصل وزن اللوحة الواحدة مقاس 55 بوصة إلى 35 كجم. تعتمد التركيبات العادية فقط على التعليق الخلفي، وتكون عرضة للإمالة للأمام والترهل السفلي بعد الاستخدام طويل الأمد.

يضيف هذا الحامل دعامات تحميل سفلية لتوزيع وزن اللوحة على الحزم المتقاطعة، مع سعة تحميل آمنة للوحة واحدة تبلغ 80 كجم وعدم التشوه في غضون 8 سنوات.

5. إدارة الكابلات المخفية للحصول على مظهر أنيق

قنوات توجيه الكابلات المخصصة محفوظة في الإطار لأسلاك التيار القوية والضعيفة المنفصلة:

كابلات HDMI وكابلات الشبكة وأسلاك الطاقة موجودة بالكامل

لا توجد أسلاك مكشوفة في الجزء الأمامي من جدار الفيديو

متوافقة مع معايير مكافحة الحرائق والتفتيش الأمني

6. أوضاع التثبيت المزدوجة تناسب جميع أنواع الجدران

المعلمات التقنية

خطوات التثبيت (مثبتة على الحائط كمرجع)

مطلوب 2 عامل؛ يستغرق جدار الفيديو المكون من 4 لوحات حوالي ساعتين

خطوات التثبيت المثبتة على الحائط

1. القياس وتحديد المواقع: حدد مواضع الحفر على الحائط لكل رسم تخطيطي للربط، وقم بالمعايرة باستخدام مقياس المستوى

2. إصلاح العوارض المتقاطعة: قم بتركيب العوارض المتقاطعة الأفقية (1 لكل صف) باستخدام مسامير التمدد M10/M12، مع تباعد أقل من 600 مم

3. لوحات التعليق المثبتة مسبقًا: قم بتثبيت لوحات التعليق الدقيقة في فتحات VESA الخلفية للشاشات، وتأكد من المحاذاة الأفقية

4. تركيب الشاشات: ابدأ من الصف السفلي، وقم بتمرير خطافات الشاشة في فتحات العارضة المتقاطعة ثم قم بتثبيت المزالج

5. ضبط فجوات الربط: اضبط البراغي ذات 6 اتجاهات باستخدام مفتاح ربط سداسي لتضييق الفجوات إلى أقل من 1.0 مم

6. إدارة الكابلات: قم بتوجيه جميع الكابلات إلى أحواض الأسلاك وربط البراغي المضادة للارتخاء

7. اختبار التشغيل: تحقق من استمرارية الصورة، وضعها موضع الاستخدام بعد التأكيد

خطوات التثبيت على الأرض

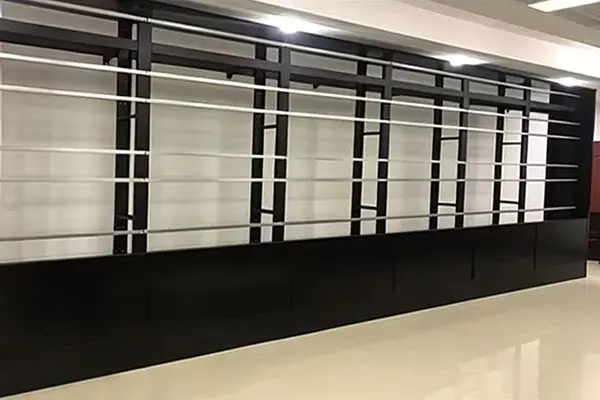

1. تجميع الأعمدة: قم بتوصيل الأعمدة اليسرى واليمنى باستخدام الأقواس المتقاطعة السفلية، وقم بتثبيت منصات القدم القابلة للتعديل

2. تعديل المستوى: قم بتدوير وسادات القدم لتعديل الارتفاع، وقم بالمعايرة باستخدام مقياس المستوى

3. إضافة أقواس قطرية: دعامات قطرية إلزامية للارتفاعات التي تزيد عن 2 متر للتعزيز

4. تركيب الشاشة: اتبع الخطوة 3-5 من الإجراء المثبت على الحائط

5. القفل النهائي: أحكم ربط جميع مسامير التوصيل وقم بتشغيلها للاختبار

السيناريوهات القابلة للتطبيق

مقارنة مع الجبال التقليدية

التعليمات

Q1: ما هي أحجام لوحات حائط الفيديو التي يناسبها هذا التركيب؟

ج: متوافق مع لوحات حائط الفيديو السائدة مقاس 46 بوصة و49 بوصة و55 بوصة. بالنسبة للأحجام الأخرى (43 بوصة و65 بوصة)، تحقق من الموديلات المخصصة لدينا أو اتصل بنا للتخصيص.

س2: هل من الصعب استبدال اللوحات المعيبة جزئيًا؟

ج: يتيح التصميم المعلق المستقل التفكيك المنفصل للألواح المفردة دون التأثير على استقرار جدار الفيديو بالكامل.

Q3: هل يمكن للتركيب أن يناسب لوحات الربط LCD المنحنية؟

ج: تكون حوامل حائط الفيديو القياسية ذات هيكل مسطح. المحولات المنحنية مطلوبة لألواح LCD المنحنية. توفير نصف قطر الانحناء وراديان الربط لمعالجة الأذرع المنحنية المخصصة.

س 4: ما هو الحد الأقصى لسعة تحميل الشاشة وعامل الأمان؟

ج: سعة الحمولة المصممة للوحة الواحدة: 80 كجم (حمل الاختبار المدمر ≥160 كجم)، عامل الأمان ≥2.0. يبلغ وزن أثقل لوحة مقاس 55 بوصة حوالي 30 كجم، و65 بوصة حتى 45 كجم، وكلاهما أقل بكثير من الحد التصميمي. تحقق أيضًا من سعة التحميل الفعلية للجدار أو الأرض قبل التثبيت.

س 5: كيف يمكن الاختيار بين الأنواع المثبتة على الحائط والأنواع المثبتة على الأرض؟

ج:

• جدار من الطوب الخرساني/الصلب → مثبت على الحائط (منخفض التكلفة وموفر للمساحة)

• جدار من الزجاج / الرخام / عارضة فولاذية خفيفة (لا يسمح بالحفر) → قائم على الأرض (لا يوجد ضرر في الديكور)

• استخدام الهاتف المحمول متعدد المواقع → حامل عربة متنقل (مع عجلات)

س6: هل يتوافق مع شاشات الماركات الأخرى (Samsung/LG/BOE)؟

ج: نعم. تغطي فتحات التثبيت المتوافقة مع معايير VESA مقاس 200×200 مم إلى 800×600 مم، وهي متوافقة مع أكثر من 95% من لوحات حائط الفيديو التجارية مقاس 46-55 بوصة المتوفرة في السوق. تتوفر لوحات المحولات أو الآلات المخصصة لأنماط الفتحات الخاصة.

لماذا تختارنا؟

• أكثر من 10 سنوات من الخبرة في تصنيع أجهزة تثبيت حائط الفيديو

• شهادة نظام إدارة الجودة ISO9001:2015

• مصنع مملوك ذاتيًا يقوم بمعالجة الصفائح المعدنية بالكامل ورشها وتجميعها داخليًا

• تجربة التصدير: بيع المنتجات إلى أكثر من 30 دولة بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط

• القدرة على التخصيص: دعم OEM/ODM كامل العملية مع تأكيد الرسم ثلاثي الأبعاد

• ضمان ما بعد البيع: الرد خلال 24 ساعة، وتقديم الحل خلال 48 ساعة
