دعم ميكانيكي هيدروليكي تلسكوبي

يعتمد الدعم الميكانيكي الهيدروليكي التلسكوبي العمودي على هيكل محرك هيدروليكي، مما يتيح الرفع المستقر والتعديل التلسكوبي من خلال التشغيل اليدوي. يوفر إطارها الميكانيكي القوي قدرة تحمل موثوقة مع تشغيل سلس وخالي من الصدمات. بعد التعديل، يمكن قفله ووضعه بسرعة دون تغيير. نحن شركة تصنيع محترفة. لا تتردد في الاتصال بنا للاستفسارات.

إرسال استفسار

وصف المنتج

الدعم الميكانيكي الهيدروليكي التلسكوبي عبارة عن جهاز دعم قابل للتعديل للخدمة الشاقة يتم تطبيقه على المعدات الصناعية وآلات البناء ومنشآت المسرح والأنظمة الكهروميكانيكية الكبيرة والسيناريوهات الأخرى. يتم تشغيلها بواسطة أسطوانات هيدروليكية، فهي تحقق تعديلًا متدرجًا لارتفاع الدعم ورفعًا ثابتًا للحمل، وهي مثالية للتطبيقات التي تتطلب تعديلًا متكررًا للارتفاع وتحمل أحمال ثقيلة وثباتًا مطلقًا. تم تصنيعه من سبائك الفولاذ عالية القوة مع نظام هيدروليكي مزدوج المفعول، ويتميز بقدرة تحميل أحادية النقطة تصل إلى 5 أطنان وشوط رفع يتراوح من 500 مم إلى 1500 مم، مما يلبي معايير الدرجة الصناعية.

Telescopic Hydraulic Mechanical Support

الاختلافات الأساسية عن البراغي / الرافعات الميكانيكية التقليدية

عنصر المقارنة	براغي / رافعات الرصاص التقليدية	دعم ميكانيكي هيدروليكي تلسكوبي
وضع التشغيل	التدوير اليدوي، كثيف العمالة ويستغرق وقتًا طويلاً	تحكم هيدروليكي، يمكن تشغيله من قبل شخص واحد دون عناء
سعة التحميل	1-2 طن	ما يصل إلى 5 طن لكل نقطة واحدة
دقة التعديل	الخام، ≥10 مم	تعديل بدون خطوات بدقة 1 مم
الاحتفاظ بالضغط على المدى الطويل	عرضة للغرق	قفل هيدروليكي + قفل ميكانيكي ذاتي، بدون غرق
السكتة الدماغية الرفع	محدود	قابل للتعديل بحرية من 500 مم إلى 1500 مم

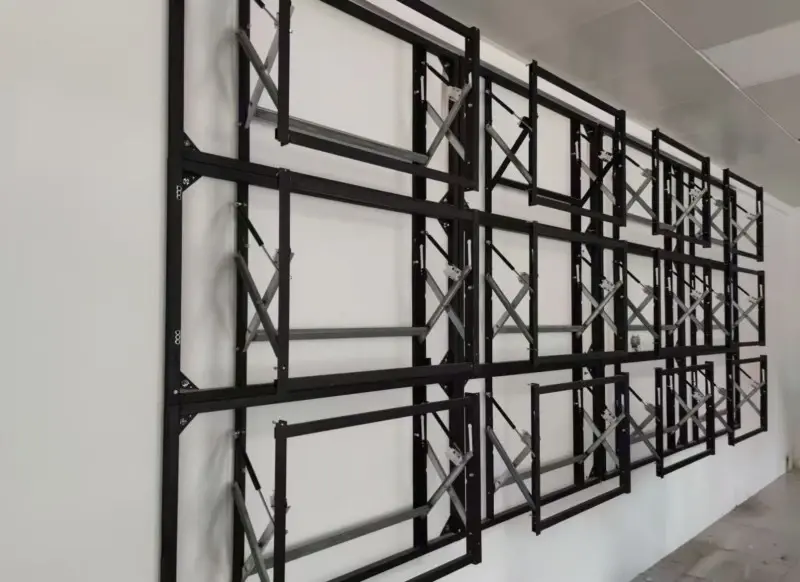

Telescopic Hydraulic Mechanical Bracket

العملاء المستهدفون: مصنعو المعدات الصناعية، ومتكاملو خطوط الإنتاج الآلي، ومقاولو هندسة آلات المسرح، ومتكاملو الشاشات الكبيرة التجارية، ومقاولو هندسة الأثاث المكتبي. تتوفر المنتجات المخصصة غير القياسية والطلبات بالجملة.

نقاط الضعف في الحلول التقليدية والحلول المقابلة حسب الصناعة

سيناريو الصناعة	عيوب الحلول التقليدية	حلول الدعم الميكانيكي الهيدروليكي التلسكوبي
تحديد المواقع وتركيب المعدات الصناعية	الرافعات الشوكية/الرافعات تفشل في التعديل الدقيق؛ الرفع المتكرر يستغرق ساعات	ضبط هيدروليكي بدقة 1 مم؛ شخص واحد يكمل تحديد المواقع في 10 دقائق
الرفع المتكرر للشاشات التجارية الكبيرة	تعتبر براغي الرصاص اليدوية شاقة وغير مناسبة للموظفات	مساعدة الطاقة الهيدروليكية. يمكن التحكم في الارتفاع بيد واحدة
الرفع المتزامن لمنشآت المسرح	رفع لا مثيل له بين الوحدات المتعددة، مما يتسبب في إمالة المنصة	نظام الربط المتزامن خطأ الرفع: 2 مم عبر الدعامات
دعم طويل الأمد للمعدات الثقيلة	لا تستطيع الرافعات العادية تحمل الضغط لفترات طويلة	أقفال هيدروليكية وميكانيكية مزدوجة؛ عدم الغرق تحت أحمال متعددة الأطنان
تعديل الارتفاع لمعدات خط الإنتاج	يتطلب التعديل اليدوي إيقاف الإنتاج، مما يقلل من الكفاءة	التحكم عن بعد الكهربائية. الارتفاع قابل للتعديل دون توقف الإنتاج

المعلمات التقنية

البند المعلمة	HM-L (تحميل خفيف)	HM-M (حمولة متوسطة)	HM-H (تحميل ثقيل)	HM-S (الربط المتزامن)
سعة الحمولة المقدرة	50-200 كجم	500-1500 كجم	2-5 طن	قابلة للتخصيص حسب الطلب
السكتة الدماغية الرفع	300-800 ملم	500-1000 ملم	800-1500 ملم	قابلة للتخصيص حسب الطلب
دقة التعديل	± 1 مم	± 1 مم	± 1 مم	± 2 مم (متزامن)
وضع القيادة	هيدروليك يدوي	يدوي / كهربائي اختياري	كهرباء + ريموت كنترول	التحكم PLC
طريقة القفل	قفل هيدروليكي + قفل ميكانيكي ذاتي	نفس اليسار	نفس اليسار	نفس اليسار
حجم الغرق الثابت	0 ملم/72 ساعة	0 ملم/72 ساعة	0 ملم/72 ساعة	0 ملم/72 ساعة
ضجيج التشغيل	≥60 ديسيبل	≥65 ديسيبل	≥70 ديسيبل	≥65 ديسيبل
الميل القابل للتكيف	≥5 درجة (مستوى قابل للتعديل)	≥5 درجة	≥5 درجة	≥5 درجة
المادة الرئيسية	قسم الدقة الصلب	قسم فولاذي سميك	سبائك الصلب عالية القوة	قابلة للتخصيص حسب الطلب
المعالجة السطحية	رش البلاستيك الكهروستاتيكي	رش البلاستيك الكهروستاتيكي	طلاء مضاد للصدأ + الجلفنة	قابلة للتخصيص حسب الطلب
لون	أسود/فضي رمادي	أسود / أصفر صناعي	أصفر صناعي / حسب الطلب	قابلة للتخصيص حسب الطلب
مزود الطاقة	لا شيء (النوع اليدوي)	220 فولت/50 هرتز (النسخة الكهربائية)	380 فولت/50 هرتز	قابلة للتخصيص حسب الطلب

نقاط قوة المنتج

1. توفير العمالة والكفاءة: الرفع الهيدروليكي يحل محل مسامير الرصاص والرافعات التقليدية. يمكن لمشغل واحد رفع معدات متعددة الأطنان، مما يقلل بشكل كبير من كثافة اليد العاملة.

2. تحديد المواقع بدقة: تعديل الارتفاع بدون خطوات بحد أدنى من الدقة يبلغ 1 مم، مناسب لتركيب المعدات ومواءمتها بدقة.

3.آمنة وموثوقة: حماية مزدوجة عبر القفل الميكانيكي الذاتي والقفل الهيدروليكي، مما يمنع الغرق حتى في ظل احتجاز الضغط على المدى الطويل.

4. قدرة قوية على التكيف: محطات ضخ كهربائية اختيارية وجهاز تحكم عن بعد وأنظمة رفع متزامنة لخطوط الإنتاج الآلية واحتياجات تزامن المرحلة.

5. سهولة الصيانة: تعتمد أختام الأسطوانات الهيدروليكية المواصفات الدولية العالمية للاستبدال السريع للأجزاء الضعيفة. الهيكل الرئيسي البسيط يقلل من حالات الفشل.

دليل التثبيت والتشغيل

خطوات التثبيت

1. فحص التفريغ: التحقق من اكتمال وسلامة الجسم الرئيسي الداعم والمجموعات الهيدروليكية وتركيبات التثبيت والموصلات.

2. تثبيت القاعدة: ضع القاعدة على أرض مسطحة، وقم بمحاذاة الواجهات وشد براغي التثبيت.

3. مجموعة الذراع التلسكوبية: قم بتثبيت الذراع الميكانيكية التلسكوبية ومكونات النقل الهيدروليكي، وقم بربط المفاصل الدوارة واختبار الحركة التلسكوبية السلسة.

4. تركيب لوحة التحميل: قم بتثبيت لوحة التحميل في الجزء العلوي من الذراع التلسكوبي وربط مسامير التوصيل.

5.وضع المعدات: تثبيت أجهزة العرض/قطع العمل على لوحة التحميل وقفل أبازيم الحد المحيطة.

6. اتصال النظام الهيدروليكي: قم بتوصيل الخراطيم الهيدروليكية بمحطات الضخ. توصيل مصدر الطاقة للنماذج الكهربائية.

7. تشغيل عادم الهواء: ارفع واسحب 2-3 مرات لطرد الهواء داخل النظام الهيدروليكي.

8. اختبار الوظيفة: التحقق من وظائف الرفع والتلسكوبية، والتحقق من حساسية التعديل وتأثير التخزين المؤقت.

9. القفل النهائي: اضبط الارتفاع المستهدف، وقم بتنشيط آلية القفل وفحص الثبات.

10. إطلاق العملية: يتم وضعها في الخدمة بعد التأكد من أن جميع الوصلات محكمة وأن التشغيل خالي من العيوب.

ملاحظات التكليف

يعد عادم الهواء إلزاميًا قبل الاستخدام الأول لتجنب الرفع غير المستقر.

بالنسبة للطرز الكهربائية، تأكد من أن جهد الطاقة يتوافق مع مواصفات المعدات (220 فولت/380 فولت).

أول استبدال للزيت الهيدروليكي: بعد 500 ساعة من التشغيل.

الفحص المنتظم: تحقق من مستوى الزيت الهيدروليكي وظروف الختم كل 3 أشهر.

السيناريوهات القابلة للتطبيق والنماذج الموصى بها

سيناريو	السلسلة الموصى بها	التكوين النموذجي	الاعتبارات الرئيسية
شاشات تجارية كبيرة / لوحات مؤتمرات	HM-L تحميل خفيف	سعة تحميل 150 كجم، شوط 500 مم	انخفاض مستوى الضجيج، والمظهر الجذاب، والتشغيل الهيدروليكي اليدوي
شاشات العرض المتحركة للمعارض	HM-L تحميل خفيف + عجلات	سعة تحميل 100 كجم + عجلات عالمية	مرونة الحركة، رفع مستقر
محطات عرض التحكم الصناعي	HM-M تحميل متوسط	سعة تحميل 500 كجم، شوط 800 مم	مقاوم للغبار، جهاز تحكم عن بعد كهربائي
أقواس دعم معدات غرفة الكمبيوتر	HM-M تحميل متوسط	سعة تحميل 1000 كجم، شوط 600 مم	محاذاة دقيقة، الاحتفاظ بالضغط على المدى الطويل
معدات خط الإنتاج الآلي	HM-H تحميل ثقيل + PLC	سعة تحميل 3 طن، شوط 1000 مم	وصلة متزامنة، ارتفاع قابل للتعديل دون إيقاف التشغيل
تركيبات رفع المرحلة	HM-S الربط المتزامن	وصلة متعددة الوحدات، تحكم PLC	دقة التزامن، وانخفاض مستوى الضجيج
معدات الدعم الأرضي للطيران	HM-H حمولة ثقيلة	سعة تحميل 5 طن، شوط 1500 مم	مضاد للصدأ، جهاز تحكم عن بعد، رفع سريع
شاشات عرض التدريب التعليمي	HM-L تحميل خفيف	سعة تحميل 100 كجم، شوط 400 مم	ضوضاء منخفضة، حماية السلامة، قفل أمان للأطفال

مقارنة المنتجات التنافسية

عنصر المقارنة	رافع لولبي الرصاص الميكانيكي	جاك هيدروليكي عادي	الدعم الميكانيكي الهيدروليكي لدينا
سعة التحميل	1-2 طن	2-5 طن (للرفع فقط)	5 طن (لكل من الدعم والرفع)
وضع الرفع	الدوران اليدوي	ضغط المضخة اليدوي	يدوي / كهربائي / ريموت كنترول
قوة التشغيل	30-50 كجم	10-15 كجم	<5 كجم
دقة التعديل	≥10 ملم	≥5mm	1 ملم
الاحتفاظ بالضغط على المدى الطويل	متوفر (لكن مسامير الرصاص تتآكل بسهولة)	غير مدعوم (لا يمكن للمقبس حمل التحميل لفترة طويلة)	أقفال مزدوجة مدعومة لعدم الغرق
السكتة الدماغية الرفع	200-500 ملم	200-300 ملم	500-1500 ملم
مزامنة الوحدات المتعددة	مستحيل	مستحيل	مدعوم من خلال التحكم المتزامن PLC
خدمة الحياة	عرضة للتآكل المسمار	الأختام العمر بسرعة	عمر خدمة طويل مع تصميم هيدروليكي وميكانيكي متكامل

التعليمات

س1: ما الفرق بين الدعم الميكانيكي الهيدروليكي التلسكوبي والرافعة الهيدروليكية العادية؟

ج: الرافعات العادية مخصصة فقط للرفع المؤقت ولا يمكنها الحفاظ على الحمل لفترات طويلة. منتجنا مجهز بقفل هيدروليكي وقفل ميكانيكي ذاتي، قادر على دعم الحمل المستقر على أي ارتفاع لفترة طويلة، مع شوط أطول وقاعدة أكثر استقرارًا.

س2: هل يمكن استخدام الدعامة على الأرض المنحدرة؟

ج: القاعدة مزودة بأقدام دعم حلزونية قابلة للتعديل لتسوية الدعم. ومع ذلك، يجب ألا يتجاوز ميل الأرض 5 درجات، وإلا فسيتعرض الاستقرار للخطر.

س 3: هل تنتج المعدات ضوضاء تشغيل عالية؟

ج: تتميز الأعمدة الدوارة والمكونات الهيدروليكية بأنها منخفضة الضوضاء، مما يوفر رفعًا هادئًا وسلسًا بدون أصوات قاسية.

س4: هل تتسبب الحركة التلسكوبية المتكررة في حدوث أعطال في تسرب الزيت؟

ج: تضمن تقنية الختم المتقدمة غرفًا هيدروليكية محكمة. نادراً ما يحدث تسرب الزيت في ظل التشغيل القياسي.

الكلمات الساخنة: مورد الدعم الميكانيكي الهيدروليكي التلسكوبي ، الشركة المصنعة للقوس الميكانيكي الهيدروليكي ، قوس الدعم القابل للتعديل بالجملة
