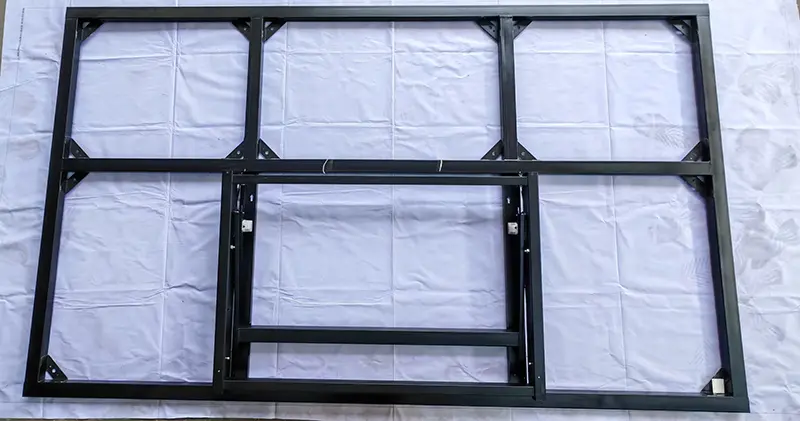

دعامة هيدروليكية عمودية LCD مقاس 100 بوصة

إن الدعامة الهيدروليكية العمودية LCD مقاس 100 بوصة عبارة عن نظام دعم شديد التحمل مصمم لشاشات LCD العملاقة مقاس 100 بوصة (متوافق أيضًا مع موديلات 102/105 بوصة). على عكس الأقواس المخصصة للشاشات مقاس 98 بوصة والشاشات الأصغر حجمًا، تزن الشاشة العارية مقاس 100 بوصة عادةً أكثر من 130 كجم ويبلغ ارتفاعها حوالي 2.2 مترًا، وهو ما لا يمكن دعمه بأمان عن طريق التثبيت على الحائط وحده. يتميز هذا المنتج ببنية هجينة تجمع بين حامل أحمال الجدار الإضافي والدعم الأرضي. يتم نقل معظم الحمل الرأسي إلى الأرض، بينما يعمل الجدار فقط على منع الانقلاب وتثبيت الوضع.

المواد والحرفية

1. الإطار الرئيسي:

صفائح فولاذية مدلفنة على البارد سميكة وموسعة مع أضلاع معززة لزيادة سعة التحميل ومقاومة الالتواء دون تشوه.

2. النظام الهيدروليكي:

توفر مكونات التخميد الهيدروليكي المزدوجة من الدرجة الصناعية دعمًا متساويًا ورفعًا سلسًا وتخزينًا مؤقتًا صامتًا.

3. تجميع اللوحة المعلقة:

لوحة تعليق عمودية موسعة مخصصة وفقًا لمعايير VESA للشاشات مقاس 100 بوصة، متوافقة مع فتحات التثبيت القياسية للشاشات كبيرة الحجم.

4. حماية السلامة:

مزالج متعددة مضادة للسقوط بالإضافة إلى وسادات مطاطية ممتصة للصدمات مضادة للانزلاق لمنع السقوط العرضي.

5. تحديد التجهيزات:

مسامير التمدد السميكة والمطولة القياسية الوطنية لتوزيع ضغط الجدار بالتساوي من أجل تركيب أكثر ثباتًا.

مزايا المنتج

1. مخصصة للشاشات العملاقة:

تم تحسينه حصريًا للتركيب العمودي مقاس 100 بوصة، وهو أكثر استقرارًا وملاءمة جيدة من الأقواس العالمية.

2. النظام الهيدروليكي الموفر للعمالة:

تعديل سهل لحماية الشاشة ومنافذها.

3. تكلفة صيانة منخفضة:

تصميم سريع التفكيك قابل للتشغيل بدون فنيين محترفين.

4. توفير المساحة:

تصميم رأسي ملتصق بالجدار مع الحد الأدنى من المساحة الأفقية، مثالي للردهات والممرات وقاعات العرض.

5. تطبيق واسع:

يعمل في المؤتمرات والمعارض ومراكز التسوق والمستشفيات والمكاتب الحكومية والصناعات الإعلامية وغيرها.

مقارنة تكاليف التشغيل والصيانة مع الأقواس التقليدية

متطلبات الجدار ومواصفات التثبيت

تحذير السلامة الحرجة

شاشة 100 بوصة تزن أكثر من 90 كجم. قد تتسبب أنواع الجدران غير المناسبة في سقوط الشاشة، مما يؤدي إلى فقدان الممتلكات وإصابة شخصية.

أنواع الجدران المسموح بها (يجب استيفاء جميع المتطلبات في وقت واحد)

أنواع الجدران المحظورة (التركيب ممنوع منعا باتا)

الأدوات المطلوبة وعدد المثبتين

خطوات التثبيت

1. فحص الجدار: تأكد من أن الجدار مصنوع من الخرسانة الصلبة أو الطوب بسمك مؤهل.

2. تحديد المواقع ووضع العلامات: استخدم مستوى الليزر لرسم خط الوسط العمودي ووضع علامة على 8 نقاط حفر.

3. الحفر وتنظيف الثقوب: حفر ثقوب على عمق ≥100 مم بمطرقة كهربائية، وإزالة الحطام وإدخال أنابيب التمدد M10.

4. تثبيت القاعدة: قم بتثبيت قاعدة الحائط، وقم بربط 8 براغي توسعة خطوة بخطوة وتحقق من الوضع العمودي.

5. تركيب لوحة VESA المعلقة: قم بتوصيل لوحة VESA الموسعة بالجزء الخلفي من الشاشة مقاس 100 بوصة (متوافقة مع أنماط الفتحات 600×400، 800×600، 900×600).

6. الاستعدادات لتعليق الشاشة: فحص القضبان الهيدروليكية ومزالج الأمان؛ ضبط منصة الرفع على ارتفاع التثبيت.

7. قم بتركيب الشاشة: يقوم عاملان برفع الشاشة بينما يقوم أحد المشغلين بتوجيه الخطافات لتتماشى مع فتحات القاعدة وخفضها ببطء.

8. قفل مزالج الأمان: قم بربط الأبازيم الرئيسية وأقفال الأمان الجانبية والمسامير المضادة للإمالة الملتوية يدويًا بشكل تسلسلي.

9. إدارة الكابلات وضبطها: قم بتوجيه الكابلات إلى حجرة الكابل المغناطيسي وضبط زاوية الميل إلى موضع العرض الأمثل.

10. الفحص النهائي: قم بهز الشاشة للتأكد من عدم وجود ارتخاء وتحقق من جميع المزالج.

السيناريوهات القابلة للتطبيق

مكتب الشركة

شاشات كبيرة لقاعات المؤتمرات، وشاشات عرض ترحيبية لمكتب الاستقبال، وجدران عرض لثقافة الشركات

العرض التجاري

شاشات إعلانية للمول، وشاشات تجريبية لمعارض العلامات التجارية، وشاشات الملصقات الرقمية للمتاجر

الخدمات الحكومية والعامة

شاشات إصدار المعلومات في القاعات الحكومية، شاشات إرشادية للمستشفيات، شاشات إرشادية لأماكن المعارض

الوسائط والبث المباشر

شاشات عمودية عملاقة للبث المباشر للفيديو القصير، وشاشات عرض محتوى الوسائط الذاتية، وشاشات معلومات الاستوديو

التعليم والتدريب

شاشات نشرات الحرم الجامعي، شاشات عرض غرف التدريب، شاشات عرض تفاعلية للمؤسسات التدريبية

التعليمات

س1: ما هي سعة التحميل القصوى لهذه الدعامة العمودية مقاس 100 بوصة؟

ج: مصنوعة من ألواح فولاذية سميكة وموسعة ودعم هيدروليكي مزدوج، يصل الحد الأقصى لحملها إلى 130 كجم، مما يغطي وزن جميع أنواع الشاشات الكبيرة مقاس 100 بوصة بالكامل.

س2: هل ستتجه الشاشة مقاس 100 بوصة المثبتة رأسيًا إلى الأمام بسبب مركز الجاذبية المتحرك للأمام؟

ج: إنها تعتمد هيكل الجاذبية الخاص المتحيز للخلف مع لوحات معلقة ذات إزاحة خلفية لتحويل الحمل إلى الداخل، مما يمنع الإمالة للأمام وتزييف الحواف.

س3: ما هي المسافة بين الشاشة والجدار بعد التثبيت الرأسي؟

ج: تبلغ فجوة الجدار 60 مم - 85 مم فقط، وهي نحيفة للغاية وموفرة للمساحة مع مظهر أنيق وبسيط.

س 4: هل الدعامة عرضة للتشوه أثناء النقل؟

ج: إنه يتميز بأجزاء هيكلية مختومة متكاملة، وتغليف معزز بالكامل وحماية صلبة للزاوية، مع ضغط قوي ومقاومة السقوط لتجنب التشوه أثناء النقل.

س5: كيف يتم إخفاء الكابلات وإضافة أسلاك جديدة فيما بعد؟

ج: يأتي الدعامة مع حجرة كابل مغناطيسي مدمجة (60 سم عرض × 120 سم ارتفاع × 4 سم عمق) تحتوي على 4 كابلات HDMI و2 سلك طاقة و2 كابل شبكة. الغطاء متصل مغناطيسيًا ولا يمكن فتحه باستخدام أي أدوات. لإضافة كابلات أو استبدالها: اسحب الغطاء لفتحه، ثم ضع كابلات جديدة بالداخل وأغلق الغطاء - لا تعد إزالة الشاشة ضرورية.

س 6: هل يمكن تركيبه أفقيًا؟ هل يدعم تعديل المستوى الأفقي ؟

ج: يدعم هذا الطراز التثبيت الرأسي فقط، مع تحسين هيكله لتوزيع جاذبية الشاشة العمودية. إذا كانت هناك حاجة للتبديل بين الاتجاه الأفقي والرأسي، فيرجى شراء الدعامة الدوارة الخاصة بنا. للمحاذاة الأفقية: قم بالمعايرة باستخدام مستوى الليزر أثناء تركيب القاعدة؛ يتوفر تعديل أفقي دقيق (±2°) بعد تركيب الشاشة.

س7: هل الدعامة مقاومة للصدمات ومناسبة للمناطق المعرضة للزلازل؟

ج: لقد اجتاز اختبارات الاهتزاز التي تحاكي ترددات الزلازل التي تبلغ قوتها 8 درجات، دون سقوط الشاشة أو المزالج المفكوكة. تم تحسين الحواجز المضادة للرفع والوسادات المطاطية المضادة للانزلاق في تصميم قفل الأمان بستة أضعاف خصيصًا لبيئات الاهتزاز. وينطبق هذا على المناطق الزلزالية بما في ذلك اليابان وتايوان وتشيلي وتركيا وكاليفورنيا بالولايات المتحدة الأمريكية.
